CONTROLADOR CO2 EVOLUTION SIN SONDA

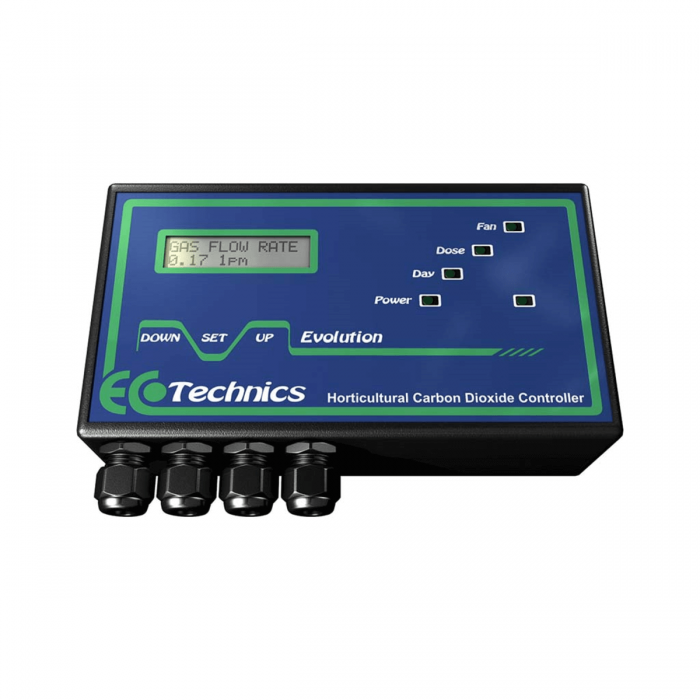

El Controlador de CO2 Evolution de la marca EcoTechnics es una herramienta avanzada diseñada para optimizar el nivel de CO2 en tus cultivos de marihuana indoor, ayudando a acelerar el crecimiento de las plantas y aumentar su tamaño y producción.

Controlador de Dióxido de Carbono Evolution

Equipado con tecnología de microprocesadores e infrarrojos, este controlador monitoriza y ajusta los niveles de CO2 con precisión.

Además, regula la función de los extractores y ofrece una entrada adicional para conectar controladores de temperatura y humedad, lo que mejora el control ambiental de tu cultivo.

Una de las ventajas clave de este controlador es su capacidad para funcionar con o sin sensor de CO2, lo que lo hace compatible con diferentes configuraciones de cultivo.

Puedes utilizar tanto botellas de gas como generadores de CO2 de combustión para alimentar el sistema. Gracias a su pantalla digital de última generación, podrás ver los niveles de CO2 en tiempo real, garantizando un manejo seguro y eficiente.

Características destacadas

• Regulación de CO2: Controla el dióxido de carbono en tu cultivo, acelerando el crecimiento y reduciendo los tiempos de floración.
• Control ambiental completo: Compatible con termostatos e higrostatos externos para regular temperatura y humedad.
• Versatilidad: Funciona con bombonas de CO2 o generadores de gas, adaptándose a diferentes necesidades.

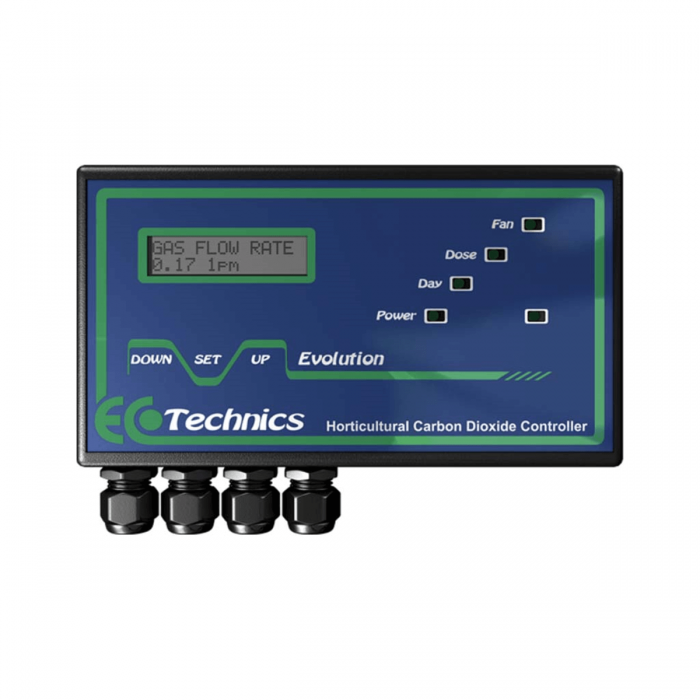

• Pantalla digital: Monitoriza los niveles de CO2 de manera precisa y clara.

Distintas configuraciones de componentes:

Este dispositivo se puede configurar añadiendo otros componentes para conseguir los ajustes que necesitas en tu caso para mantener un buen control sobre el Co2 en la sala de cultivo, aquí te explicamos las diferentes configuraciones.

Configuración básica de bucle abierto sin sonda Co2:

1. Conexión eléctrica: Conecta el controlador a una fuente de alimentación.
2. Sistema de liberación de CO2: Enchufa el controlador al sistema que libere el CO2, como una bombona o generador.
3. Sistema de extracción: Conecta el controlador al sistema de extracción del cultivo, como los extractores de aire.

Configuración básica de bucle cerrado con sonda Co2 Evolution:

Este es el segundo modo de conexión del Controlador CO2 Evolution de EcoTechnics, te permite un control más avanzado y preciso mediante el uso del Analizador de CO2 NDIR Evolution (sonda).

1. Conexión eléctrica: Enchufa el controlador a la fuente de alimentación.
2. Sistema de liberación de CO2: Conecta el controlador al sistema de liberación de CO2 (botellas o generador).
3. Analizador de CO2 NDIR (sonda) Evolution: Añade el analizador para medir con precisión los niveles de CO2 en el ambiente.
4. Sistema de extracción: Conecta el controlador al sistema de extracción de aire.

Configuración con un controlador de temperatura/humedad de tipo ENCENDIDO/APAGADO básico externo:

El Controlador de CO2 Evolution de EcoTechnics ofrece una funcionalidad avanzada que permite su uso en combinación con un termostato o termo/higrostato externo para optimizar el control ambiental en tu cultivo.

Conecta la salida de potencia de CA del termostato (que normalmente iría al ventilador de extracción) a la entrada del controlador etiquetada como ENT. TERM. (Entrada del termostato).

Funcionamiento del sistema de extracción:

El temporizador de ciclo interno del controlador gestiona el encendido y apagado del sistema de extracción en intervalos programados. Sin embargo, si el termostato o termo/higrostato externo detecta que es necesario iniciar la extracción antes del ciclo programado, éste tomará el control del proceso, priorizando la regulación de la temperatura o humedad.

Nota importante: Esta entrada funciona en modo encendido y apagado, por lo que no es compatible con controladores de ventiladores que modulen la velocidad del ventilador, a excepción del controlador digital de velocidad de ventiladores Evolution, que incluye una conexión específica para este fin.

Configuración con un Controlador digital de velocidad de ventiladores Evolution:

El Controlador de CO2 Evolution puede integrarse fácilmente con un termostato o termohigrostato externo, y además permite su uso con el controlador digital de velocidad de ventiladores de la propia marca, lo que optimiza aún más el ambiente en tu cultivo.

1. Conecta la salida SAL. TERM. del controlador digital de ventiladores a la entrada ENT. TERM. del Controlador de CO2.
2. Los ventiladores de extracción deben conectarse a las salidas VENT. 1 y VENT. 2 del controlador de ventiladores.

En este modo, el controlador de ventiladores se encarga de regular la velocidad de los ventiladores. El Controlador de CO2 solo activará la dosificación de CO2 cuando los ventiladores estén funcionando a su velocidad mínima o lenta. Si prefieres, puedes ajustar la velocidad de los ventiladores a cero para detenerlos completamente durante la dosificación de CO2.

Funcionamiento del temporizador interno:

El controlador utiliza un temporizador de ciclo interno que activa y desactiva el sistema de extracción en intervalos programados. Este temporizador controla dos momentos clave para la dosificación de CO2:

• Dosificación principal: Ocurre cuando el sistema de extracción se apaga, permitiendo que el CO2 se mantenga en el ambiente durante más tiempo.
• Dosificación complementaria: Sucede según los intervalos configurados, para mantener niveles óptimos de CO2.

Para ajustar los parámetros de configuración del sistema, consulta la guía del usuario donde se detalla cómo programar los ciclos y optimizar la liberación de CO2 en tu cultivo.

Configuraciones en el menú del controlador:

LENGUA: Selección del lenguaje del menú del controlador, disponible en idiomas: Ingles, Frances, Alemán y Español.

VOLUMEN SALA: Este ajuste te permite configurar el volumen de la sala de cultivo, expresado en metros cúbicos. Para calcular este valor, multiplica la altura, anchura y longitud de la sala.

El controlador utiliza esta información para calcular con precisión los tiempos de dosificación del CO2, asegurando que se mantengan los niveles adecuados según el tamaño del espacio.

NIVEL DE CO2: Este ajuste te permite configurar el nivel de CO2 necesario en tu sala de cultivo, expresado en PPM (partes por millón). Ten en cuenta que el nivel óptimo de CO2 que una planta puede procesar depende de varios factores como la temperatura, la humedad y la intensidad de luz disponible.

Además, recuerda que la duración de al botella de CO2 estará directamente relacionada con el nivel de CO2 que configures, por lo que ajustar este valor de manera eficiente es clave para maximizar el rendimiento y la economía del gas.

FUENTE DE GAS: El Controlador CO2 Evolution permite seleccionar la fuente de gas que se utilizará para la dosificación de CO2. Puedes optar por una de las siguientes opciones:

• Botella de CO2.
• Quemador de propano.

Este ajuste asegura que el controlador adapte los tiempos de dosificación según la fuente de gas seleccionada.

CAUDAL DE GAS: El Controlador CO2 Evolution está diseñado para calcular los tiempos de dosificación tanto para CO2 embotellado como para un generador de CO2 de propano.

• Para el CO2 embotellado, es necesario ajustar el caudal del regulador de gas en litros por minuto.
• Para el generador de propano, deberás configurar la capacidad del quemador en kW/h.

Estos ajustes permiten al controlador determinar con precisión los tiempos de dosificación correctos, optimizando la gestión del CO2 en tu cultivo.

TAMAÑO DEL QUEMADOR: Este controlador puede calcular de manera precisa los tiempos de dosificación tanto para CO2 embotellado como para un generador de CO2 de propano.

• Para el CO2 embotellado, deberás ajustar el caudal del regulador de gas en litros por minuto.
• Para el generador de propano, debes configurar la capacidad en kW/h, lo que permitirá al controlador calcular los tiempos de dosificación exactos para mantener los niveles de CO2 óptimos en tu cultivo.

Estas configuraciones aseguran que el sistema funcione de manera eficiente, ajustando los tiempos según la fuente de CO2 utilizada.

%DOSIS REC: Este ajuste controla la dosificación complementaria de CO2 en tu zona de cultivo. Tras la dosificación principal, el controlador asume que el nivel de CO2 disminuirá gradualmente debido a factores como el consumo de las plantas o posibles fugas de gas. Una vez que el ventilador de extracción se apaga, el controlador realiza la dosificación principal para alcanzar el nivel de CO2 deseado.

Después, transcurrido el tiempo de espera programado, se aplica una pequeña dosificación complementaria, ajustada como un porcentaje de la dosificación principal, para compensar la pérdida natural de CO2. Este ajuste permite configurar esa dosificación complementaria y se puede desactivar estableciéndola en 0%. Nota: Este ajuste solo está disponible cuando el controlador no está conectado a la sonda Evolution.

T DOSIC REC: Este ajuste define el tiempo de espera entre la dosificación principal y una dosificación complementaria en un pequeño porcentaje. Puedes desactivar la dosificación complementaria ajustando este valor a cero. Nota: Este ajuste solo está disponible cuando el controlador no está conectado a la sonda Evolution.

CO2 BANDA MUERTA: Este ajuste permite que el controlador realice una dosificación de CO2 al nivel programado, pero no volverá a inyectar CO2 hasta que el nivel haya disminuido en la cantidad establecida. Reducir este ajuste mejora el control preciso del CO2, mientras que incrementarlo favorece una mayor economía de gas. Nota: Este ajuste solo está disponible cuando el controlador está conectado a la sonda Evolution.

T. CICLO VENTIL: Este ajuste regula el intervalo de tiempo entre los ciclos de extracción cuando se utiliza el temporizador de ciclos del ventilador interno. Si se conecta un termostato o higrostato externo, el temporizador del ciclo interno se restablecerá automáticamente cada vez que se produzca un ciclo de extracción inducido externamente, garantizando una sincronización óptima con las condiciones ambientales.

DURAC. VENTIL: Este ajuste permite configurar el ciclo de extracción del ventilador. Por ejemplo, si el tiempo del ciclo del ventilador se establece en 30 minutos y la duración del ventilador en 5 minutos, el ventilador funcionará durante 5 minutos y luego se apagará durante 30 minutos, repitiendo este ciclo continuamente. Sin embargo, si se detecta un ciclo de extracción inducido externamente, el controlador ajustará el ciclo automáticamente. Nota: En una sala hermética con aire acondicionado, la duración del ventilador debe ajustarse a cero para evitar interferencias en el control ambiental.

T. DESAC. VENTIL: Este ajuste permite que el controlador espere un tiempo programado tras el apagado de los ventiladores antes de inyectar CO2, asegurando que los ventiladores se detengan por completo. El tiempo de espera puede ajustarse según las características específicas de tu ventilador, ya que algunos pueden tardar más en dejar de girar que otros. Esto garantiza una dosificación eficiente del CO2 sin interferencias del sistema de extracción.

T IGNOR. TERMOST: Este ajuste controla la entrada del termostato y permite al controlador ignorar las señales del termostato durante un periodo de tiempo determinado. Es especialmente útil cuando el termostato tiene una banda inactiva muy sensible, ya que permite que el ventilador se active la primera vez que el termostato lo solicite, pero evita que se activen más extracciones hasta que haya transcurrido el tiempo de omisión configurado.

PTO. AJ DIA: Este ajuste permite configurar el nivel de luz a partir del cual el controlador desactiva la salida de CO2. El sensor de luz, ubicado en el panel frontal del dispositivo, detecta los cambios de luz ambiental. Para aumentar la sensibilidad del sensor y lograr que el CO2 se desactive con menos luz, simplemente reduce el valor de este ajuste.

REST. VAL. PRED: Este ajuste permite restablecer toda la configuración del controlador a sus parámetros predeterminados de fábrica. Los valores predeterminados pueden consultarse en la hoja de especificaciones del dispositivo. Nota importante: Al restablecer los parámetros, se perderán todas las configuraciones personalizadas que hayas definido previamente. Asegúrate de que quieres eliminar los ajustes antes de proceder.

Especificaciones técnicas:

• Alimentación: 220 - 240 Vac monofásico.
• Consumo de energía: 20 W.
• Carga máxima del ventilador: 1,5 kW.
• Carga máxima de la salida de CO2: 0,5 kW.
• Medición de CO2: Rango de 0 - 10.000 ppm con una precisión de ± 50 ppm.
• Longitud del cable de la sonda: 3 metros.

Con el Controlador de CO2 EcoTechnics (CO2 Evolution), tus plantas recibirán el nivel óptimo de dióxido de carbono, lo que se traduce en un cultivo más eficiente, productivo y profesional.
