CONTROLADOR FOCOS LED FLORIDA

Este controlador multifunción para equipos de iluminación LED puede regular el encendido y apagado de los focos además de realizar simulaciones realistas del amanecer y anochecer, regulación de potencia y otras funciones avanzadas de control a distancia gracias a su conectividad bluetooth y online.

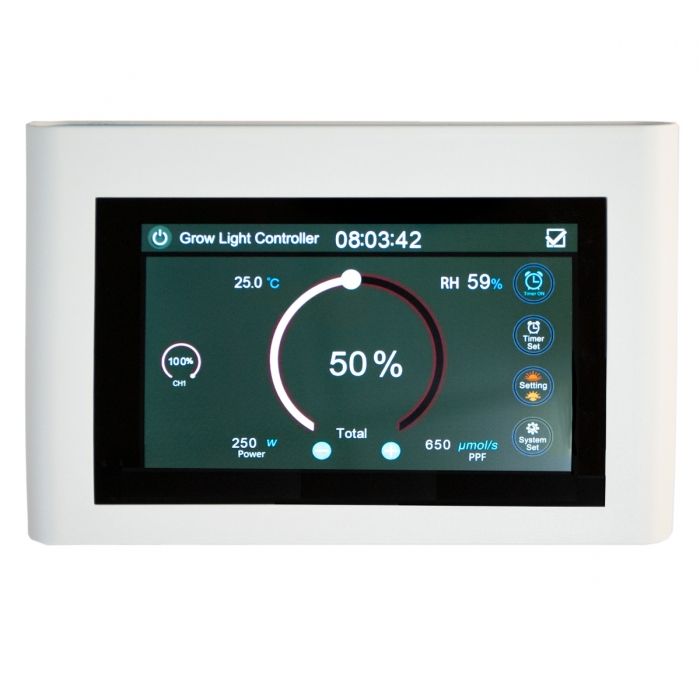

Controlador de focos led Spiderlux Florida

Para comenzar, este controlador tiene capacidad para 4 canales distintos para hasta 50 luminarias en total. A modo informativo también te puede dar una idea de los watios de consumo y PPFD producidos por los equipos de iluminación.

Tiene modo de regulación de potencia de 0-10V y PWM seleccionables. y permite una conectividad conjunta de muchos equipos de iluminación para que trabajen al unísono.

Protección para tu cultivo

Sus protecciones frente a temperaturas elevadas para atenuar la potencia lumínica y una protección de apagado total si hubiese un exceso de temperatura que sobrepase X grados se pueden ajustar a la perfección, de forma intuitiva y muy sencilla.

Un equipo sofisticado que conseguirá afinar al máximo con tus equipos LED para que el cultivo crezca con unas condiciones ambientales ideales.

Modo de uso del controlador florida

Ajuste de fecha y hora

• Lo primero que se tiene que hacer es ajustar la fecha y hora en el dispositivo. Viene visualizado en los dos modos de pantalla principal y se cambian manteniendo una pulsación prolongada sobre ese área. Después solamente tendrás que seleccionar uno por uno los valores y ajustarlos a la hora y fecha actual.

• Para que se guarde cualquier modificación que se haga en los ajustes del dispositivo tendremos que presionar el "tick" de la parte superior derecha de la pantalla de los menús.

Ajuste de W y PPF de los equipos

• Después ajustaremos la cantidad de watios y PPFD de cada equipo de iluminación por canal. Para ello revisaremos la potencia del equipo de iluminación que tenemos y la estimación de PPFD. Para modificar estos valores, mantendremos pulsado durante unos segundos la medida en watios (W) o el valor de PPFD en μmol/s por defecto que se muestran en la pantalla principal, esto nos llevará a la pantalla de ajustes para fijar los valores en cada canal y así tener una información estimada en tiempo real de la potencia de los equipos y la cantidad de luz producida (solamente afecta a nivel informativo).

Control de los canales

• Una vez tengamos la hora y fecha además de la potencia estimada y PPFD, pasaremos al control general de los canales. Estos aparecen por defecto en la zona izquierda de la pantalla como CH1 al CH4 (cuando están conectados los equipos). Tienen un circulo alrededor en el que pone la potencia actual de cada canal, y en el centro de la pantalla se puede ver un % en forma de circulo más grande que se puede ajustar. Este es el valor del canal (CH) seleccionado en la parte izquierda de la pantalla, sabremos que está seleccionado si el icono parpadea. Se selecciona solamente tocando el canal que queremos ajustar (Los canales aparecerán según se vayan conectando focos al dispositivo).

Ajuste de amanecer y anochecer

• Ahora toca la hora de editar la pestaña de la zona derecha de la pantalla llamada "Setting". En esta pantalla podremos realizar la simulación del amanecer y anochecer. Los periodos de atenuación y aumento de luz se pueden ajustar desde 10 minutos de mínimo, hasta un máximo de 180 min de duración.

• Están nombrados como "Rise Up Time" y "Rise Down Time". En esta zona podremos ajustar el tiempo que tardará en encender los equipos del 0-100% y a apagarlos del 100-0%.

• En "Start Time" seleccionaremos a la hora en la que comienza el amanecer y en "End Time" a que hora se apagarán completamente los equipos, por ejemplo: Si elegimos en "Start Time" las 8:00 y un "Rise Up Time"de 40 min los equipos subirán del 0-100% de potencia desde las 8:00 hasta las 8:40. En cambio si ponemos un "End Time" a las 12:00 y un "Rise Down Time"de 40 min los equipos empezarán a atenuarse del 100-0% desde las 11:20 hasta las 12:00 que se apagarán por completo. Se puede usar el amanecer y desconectar el anochecer y viceversa pulsando "on"/"off" que aparecen al lado de los iconos del Sol.

• En caso de que en las indicaciones de "Start Time" y "End Time" los tiempos se solapen, saldrá una advertencia de que debes de configurar de nuevo los valores para que estén correctamente seleccionados. Siempre que haya un cambio en cualquier configuración deberemos pulsar el "tick" de la parte superior derecha de la pantalla, en cambio si solo queremos ver los valores seleccionados y salir al menú principal, hay un botón para salir sin guardar en la parte superior izquierda de la pantalla.

Ajuste de temporizador

• La función de "Timer Set" (Temporizador) predomina por encima de la de "Setting" (amanecer-anochecer), los ajustes que seleccionemos aquí mandan sobre las funciones de amanecer/anochecer en caso de que las ordenes se solapen al mismo tiempo.

• En la pestaña de "Timer Set" podremos añadir con el botón "+" hasta nueve ordenes y seleccionar la potencia a la que trabajarán los canales individualmente. Al poner un 0% le indicarás al controlador que el equipo se apague a la hora indicada en "Execute Time", de esta forma lo podrás utilizar como un temporizador avanzado con posibilidad de ajuste de la potencia de trabajo por canal. Por ejemplo: Añadimos una línea con el 50% de potencia en el CH1 a las 8:00 y otra línea con el 0% de potencia a las 12:00. (Los focos se encenderán a las 8:00 con el 50% de potencia y se apagarán a las 12:00).

• En la parte superior derecha del menú principal se encuentra un botón de acceso rápido llamado "Timer On/Off" para encender y apagar el modo temporizador por líneas de ordenes que se encuentra en "Timer Set".

Configuración de protecciones y otros ajustes

• Ahora pasamos a la pestaña "System Set" que se encuentra en la parte inferior derecha del menú principal. En ella podremos ajustar algunos valores como por ejemplo: el tipo de regulación de potencia (PWM o 0-10V en la parte superior derecha), protecciones y el "On/Off" en la salida de los de los canales por separado (parte inferior derecha).

• Las protecciones están situadas en la franja central de esta pestaña. A la izquierda aparece el valor real de temperatura (Real-Temp). En el centro: Reducción de Temperatura "TEMP Derating" que se usa para que los equipos reduzcan su potencia de forma automática cuando la temperatura asignada es igual o inferior a la temperatura de la sala, los equipos volverán a la potencia normal cuando las temperaturas bajen unos 5ºC de la temperatura seleccionada.

• En el caso del último tipo de protección seleccionable "Over-TEMP", cuando la temperatura de la sala iguale o supere el valor seleccionado, los equipos se apagarán directamente hasta que la sala se refrigere unos 5ºC por debajo del valor seleccionado. Cualquiera de estas dos protecciones se puede activar y desactivar con los botones "On/Off".

• En este apartado de "System Set" también viene la opción de conectividad Bluetooth, escanea el código QR que aparecerá al mantener pulsado el icono de "Bluetooth". Con la App podrás seguir los pasos para configurar el dispositivo de diferentes formas guardando los ajustes por separado, para varias condiciones distintas de cultivo con mayor versatilidad.

Diferentes modos de menú principal

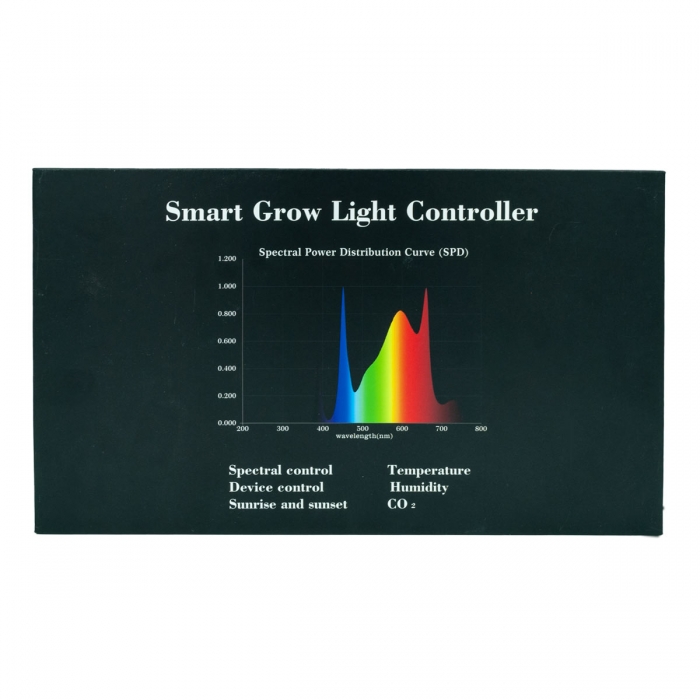

• Para terminar, se puede configurar el tipo de pantalla principal de "Modo Regulación" a "Modo Espectral", para ello basta con mantener pulsado durante unos segundos "Grow Light Controller" situado en la parte superior izquierda de la pantalla, desde ahí te manda al modo de selección de pantalla principal, selecciona la que mejor se ajuste a tus necesidades. La principal diferencia es que en "Modo Espectral" viene reflejado el tipo de espectro del canal seleccionado (este esquema de espectro no variará cuando subas o bajes la potencia de los equipos, solo identifica el tipo de espectro que produce la luminaria con bastante fiabilidad).

• Nota: Para encender y apagar el control que ejerce el dispositivo sobre las luminarias de forma rápida y sencilla, en la parte superior izquierda de la pantalla del menú principal se encuentra un icono de encendido/apagado que con solo pulsarlo desconectará o conectará los focos al controlador. Viene bien hacer esto para que el dispositivo actualice los cambios en la configuración de forma rápida.

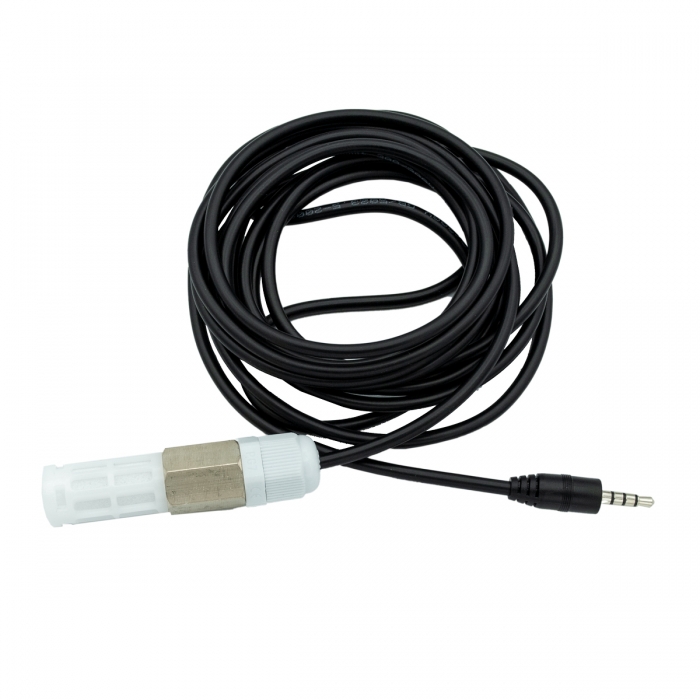

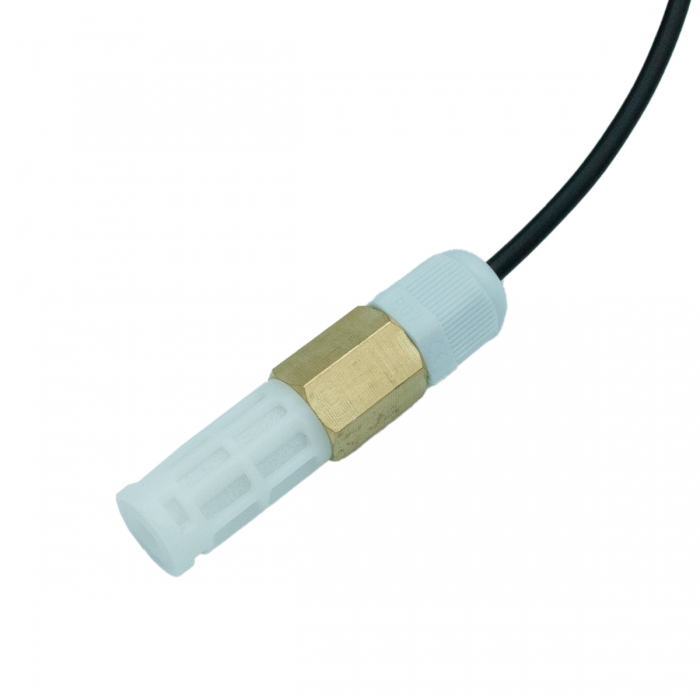

Para conseguir una buena precisión en cuanto a temperatura y humedad se deberá colocar la sonda incluida en el sitio correcto en el que se quieren tomar las lecturas que suele ser a altura de las puntas de las plantas. Así el control de las luminarias automatizado será el correcto.

Características del controlador Florida Spiderlux:

• Temperatura: 0-60 ºC
• Humedad: 20-85%.
• Potencia en espera: menor a 0,1W.
• Entrada de corriente: DC 12V.

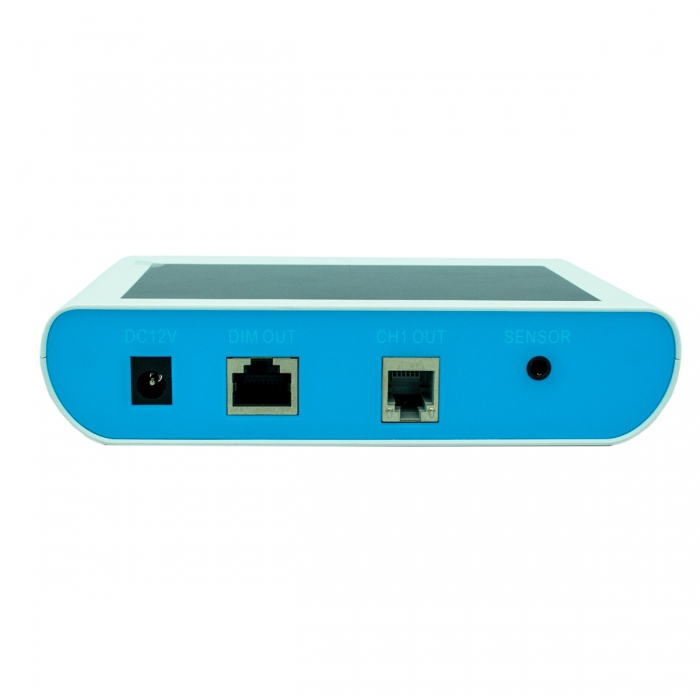

• Salida de señal: RJ45/RJ14.
• Tipo de señal: analógica 0-10V y PWM.
• Número de canales: 4.
• Regulador de intensidad: 0-100%.
• Tensión nominal: 12V±5%.
• Medidas: 31,6 x 42,4 x 93 mm.

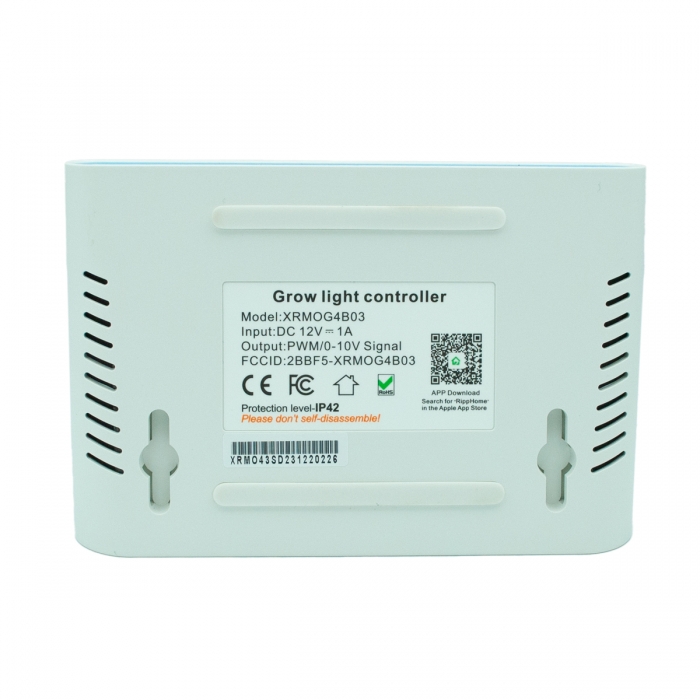

• 2x orificios para anclaje a la pared.

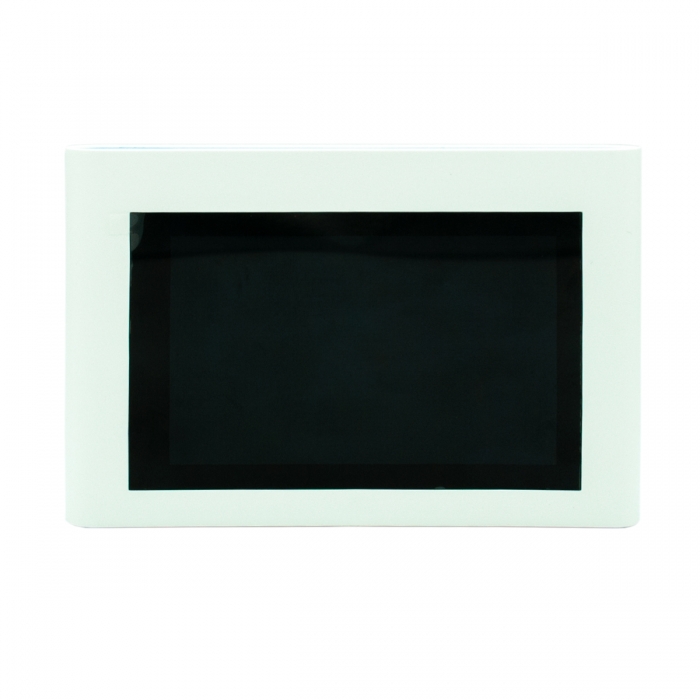

• Pantalla de 4,3 pulgadas.

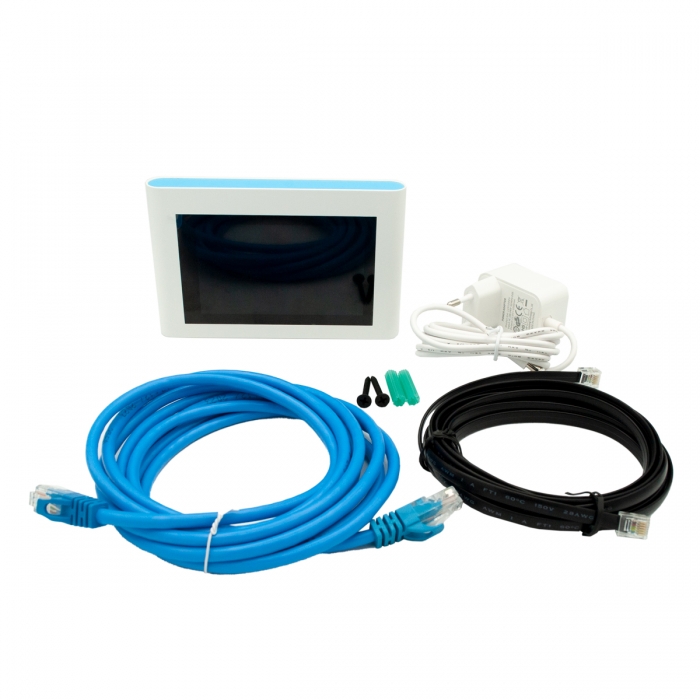

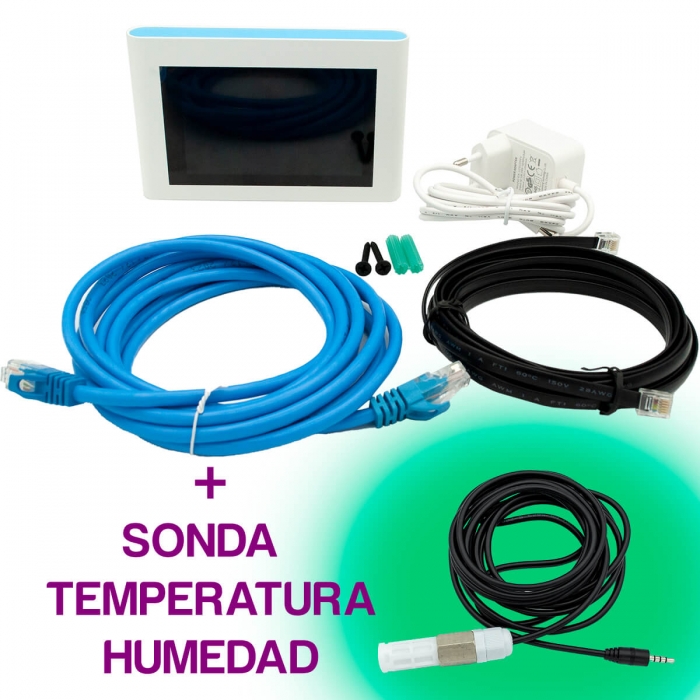

Incluye:

• Manual.
• Cable RJ45.
• Adaptador de corriente.
• Sensor de temperatura y humedad.
