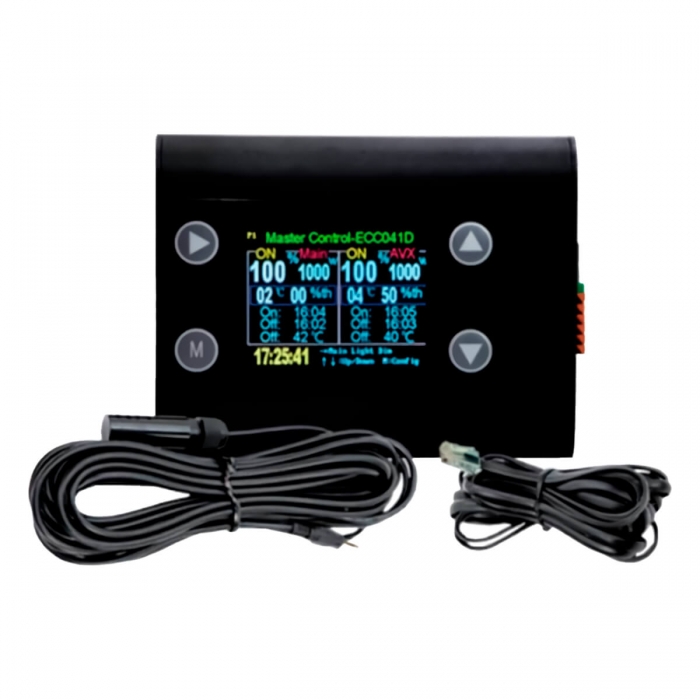

CONTROLADOR DIGITAL LUMINARIA NOBEL
Con el controlador digital Nobel podrás controlar hasta 160 luminarias que lleven conexión RJ14. Este controlador nos permitirá encender y apagar automáticamente todas las luces de nuestro cultivo.
Además, viene equipado con un controlador de temperatura al que se pueden conectar, ventiladores y calefactores.
Controlador de Focos Nobel
Este controlador digital para luminarias que incorporen la conexión RJ14 te permitirá llevar tu cultivo al siguiente nivel de una manera muy sencilla y eficaz.
Es capaz controlar hasta 160 luminarias, así como la temperatura del cultivo.
Incorpora la simulación de amanecer y atardecer en la sala de cultivo para aportar un ciclo de luz mucho más natural.
Viene equipado con un sensor que nos indicará la humedad relativa que tenemos en nuestro cultivo.
★ CARACTERÍSTICAS
- Control hasta de un total de 160 balastros. 80 balastros por cada zona.
- Posibilidad de encender o apagar la iluminación manualmente o automáticamente.
- Simulación de amanecer o atardecer.
- Medición de la temperatura de la sala de cultivo mediante un sensor de temperatura.
- Monitorización de la humedad relativa a través de un sensor de HR.
- Módulos del contacto externo Ventilador / Calefacción / Sistema de alarma.
- Funcionamiento de seguridad del dispositivo de baja tensión DC.
- Diseño compacto aerodinámico con pantalla LCD a color.
★ DATOS DE RENDIMIENTO
- Entrada / Voltios: 5V DC.
- Tipos de balastros: 400W/600W/750W/1150W.
- Rango regulable: 50-115%.
- Zonas de Control: 2(Main/Avx).
- Balastros por Zona: 80.
- Número máximo de balastros: 160.
- Sensores de temperatura: 2.
- Módulos de contacto externos: 3 opcionales.
★ DATOS FÍSICOS
- Dimensiones: 103,5x81x32,5 mm
- Peso neto:235 g
★ INSTRUCCIONES
1. Introducción a los botones |
||
1 |
▶ Entrar y seleccionar el menú. |
|
2 |
M Encender / apagar, confirmar, cambiar interfaz fig.2 / fig.3 |
|
3 |
▲ ON(√).UP |
|
4 |
▼ OFF(×).DOWN |
2. Presentación de la pantalla |
|
Zona A |
Pantalla de estado de balastros de zona AVX |
Zona B |
Visualización del estado de los balastros de la zona principal. |
1 |
Balastros On / Off |
2 |
Regulación del balastro y potencia del balastro |
3 |
Temperatura y humedad en el taller. |
4 |
Tiempo de balastros de encendido / apagado y límite de temperatura en el cuarto de cultivo |
5 |
Menú rápido de reloj y flecha en tiempo real |
6 |
Menú de configuración del controlador |
7 |
Encender / apagar el control externo del ventilador / calefacción / alarma |
8 |
Reactancia de encendido / apagado y atenuador |
9 |
Amanecer / atardecer encendido / apagado y configuración del período de tiempo |
10 |
Tiempo de encendido de balastro on / off por día |
11 |
Sensor de temperatura activado / desactivado y configuración de unidad ℃ /℉ |
12 |
Límite de temperatura de cultivo |
13 |
Voltaje del balastro |
14 |
Reloj en tiempo real de horas / minutos / segundos |
Programa de iluminación y control de clima
- Balastros tiempo de encendido / apagado: Presione la tecla de la flecha → hasta ⑦ y seleccione la zona de control de los balastros que desea , presione la tecla de flecha "▲” / "▼" para encender (√) o apagar (×) los balastros.
- Atenuación de balastros y encendido / apagado: Presione la tecla de flecha → hasta ⑦ y seleccione la zona de control de balastros que desea , presione la tecla de flecha "▲” / "▼" para encender (√) o apagar (×) los balastros y ajustar el porcentaje de potencia.
- Amanecer / puesta del sol:Presione la tecla de flecha → hasta ⑨ zona , presione la tecla de flecha "▲" para encender (√) o presione "▼" para apagar (×) y configure el período de tiempo de salida / puesta del sol.
- Tiempo de encendido del balastro ON / OFF: Presione la tecla de flecha → hasta ⑩ y seleccione la zona de control de los balastros que desea , presione la tecla de flecha "▲" / "▼" para configurar la hora de "encendido / apagado" por día.
- Tiempo encendido de temperatura del balastro ON / OFF: Presione la tecla de flecha → hasta ⑪, presione la flecha la tecla "▲" / "▼" para encender (√) o apagar (×) el sensor de temperatura y ajustar la unidad ℃ / ℉.
- Límite de temperatura: Presione la tecla de flecha → hasta ⑫,presione la flecha la tecla "▲"/ "▼" para ajustar la temperatura mínima.
- Seleccione el balastro correspondiente y el voltaje: Presione la tecla de flecha →hasta ⑬ y seleccione la zona de control de balastros que desea , presione la tecla de flecha "▲" / "▼" para seleccionar los balastros y la potencia correspondiente.
- Reloj en tiempo real: Presione la tecla de flecha → hasta ⑭,presione la flecha la tecla "▲"/ "▼" para configuar horas/minutos del reloj en tiempo real.
- Módulo de control externo de ventilador/Calefacción/Alarma: Cuando la temperatura ambiente alcanza el límite de temperatura, las luces se apagarán automáticamente.
- Los módulos de contactores externos de EEM1 / EEM2 / A-NO para los sistema de ventilador / calefacción / alarma se encenderán automáticamente.
★ CONEXIONES
Código |
Parte |
Zona |
Función |
A1 |
Aux T2 |
Zona A |
Sensor auxiliar de temperatura jack de 3.5mm |
A2 |
Aux Out |
Zona A |
Control de puerto auxiliar RJ9 hasta 90 balastros |
A3 |
EEM 2 |
Zona A |
Control del módulo de contactor externo Ventilador / Sistema de calefacción |
B1 |
T1 principal |
Zona B |
Sensor auxiliar de temperatura jack, de 3.5mm |
B2 |
Cabo principal |
Zona B |
Control de puerto auxiliar RJ9 hasta 90 balastros |
B3 |
EEM 1 |
Zona B |
Módulo de control del contactor externo Ventilador / Sistema de calefacción |
C |
A-NO |
Zona A/B |
Módulo de control del contactor externo Sistema de alarma |
D |
Entrada DC |
|
Controlador de entrada de 5 V CC |
Cada zona (principal o AVX) controla hasta 90 balones y la capacidad de control total de 180 balastos
★ CONTENIDOS DEL PAQUETE
- 1x Adaptador de AC 120-240V con cable 8.3ft (2.5m).
- 2 x RJ9 cable 9.5ft(2.9m).
- 2 x Cable sensor de temperatura y humedad de 22.8ft (6.9 m).
- 2 x Ventilador externo / Calefacción / Cable del sistema de alarma 10ft(3m).
Ya puedes comprar tu controlador Nobel a un precio muy barato y lo recibirás en casa con envío gratis, máxima discreción y muchos regalos.
